| 品牌：恒弘 | 型号：DQ41F-40P | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：DN10~200（mm） mm | 适用介质：液氧、液氮、液化天然气等 |
| 压力环境：4.0MPa | 工作温度：-196~+80 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 规格：10,15,20,25,32,40,50,65,80,100,125,150,200 |
盐城恒弘低温阀门有限公司—LNG低温阀门专业制造商
★主导产品：低温截止阀、低温高压截止阀、低温安全阀、低温止回阀、
低温针阀、低温球阀、低温减压阀、低温节流阀、截止阀、
节流阀、直阻阀、弯阻阀、安全阀、减压阀、单向阀、仪表阀、
吹除阀、调节阀、氧气管路专用阀、自动阀、三通切换阀、
液化天然气紧急切断阀及槽车低温专用球阀等。
★低温阀门通径到500mm，压力35MPa，适用温度***-253 ℃。
★主要应用于气体液化设备、空分设备；天然气液化、储运设备；液态氧、
氮、氩、氢、二氧化碳低温贮槽及槽车；变压吸附制氧、氮设备。
广泛应用于能源、石化、冶金、航天、核工业、铁道等行业等行业。
外型尺寸与连接尺寸：

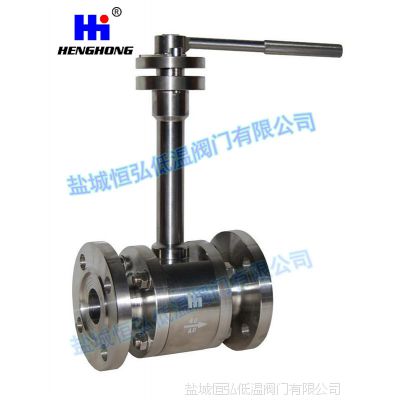

产品型号 | DQ41F-40P低温球阀(低温长轴球阀) | |||||||||||
产品代号 | 通径 DN | 尺寸(mm) | ||||||||||
A | H | D | D1 | D2 | D6 | Z-Ф | b | f | f1 | L | ||
422Q1***B2A3 | 15 | 130 | 180 | 95 | 65 | 45 | 40 | 4-14 | 16 | 2 | 3 | 140 |
422Q20AB2A3 | 20 | 150 | 200 | 105 | 75 | 55 | 51 | 4-14 | 16 | 2 | 3 | 160 |
422Q2***B2A3 | 25 | 160 | 240 | 115 | 85 | 65 | 58 | 4-14 | 16 | 2 | 3 | 180 |
422Q32AB2A3 | 32 | 180 | 260 | 135 | 100 | 78 | 66 | 4-18 | 18 | 2 | 3 | 200 |
422Q40AB2A3 | 40 | 200 | 300 | 145 | 110 | 85 | 76 | 4-18 | 18 | 2 | 3 | 200 |
422Q50AB2A3 | 50 | 230 | 320 | 160 | 125 | 100 | 88 | 4-18 | 20 | 3 | 4 | 250 |
422Q6***B2A3 | 65 | 290 | 360 | 180 | 145 | 120 | 110 | 8-18 | 22 | 3 | 4 | 320 |
422Q80AB2A3 | 80 | 310 | 400 | 195 | 160 | 135 | 121 | 8-18 | 22 | 3 | 4 | 320 |
422Q100AB2A3 | 100 | 350 | 480 | 230 | 190 | 160 | 150 | 8-23 | 24 | 3 | 4 | 360 |
422Q12***B2A3 | 125 | 400 | 520 | 270 | 220 | 188 | 176 | 8-25 | 28 | 3 | 4 | 500 |
422Q150AB2A3 | 150 | 480 | 580 | 300 | 250 | 218 | 204 | 8-25 | 30 | 3 | 4 | 700 |
422Q200AB2A3 | 200 | 600 | 720 | 375 | 320 | 282 | 260 | 12-30 | 38 | 3 | 4 | 900 |
产品规范：
公称通径 | DN15mm～200mm |
公称压力 | PN4.0MPa |
适用介质 | 液氧、液氮、液氩、液化天然气、 液态二氧化碳、液态丙烷等 |
适用温度 | -196℃～+80℃ |
主要零部件材料：
阀体 | 0Cr18Ni9 |
球体、阀杆 | 0Cr18Ni9 |
密封圈 | PTFE、PCTFE |
延伸套管 | 0Cr18Ni9 |
盐城恒弘低温阀门有限公司
电话：0515-88569588
传真：0515-88569088
Q Q：895185185
欢迎询价,期待与您的合作！
